油浸式变压器
3 级能效S13油浸式变压器
油浸式配电变压器，3 级效能，性价比高、维护简便，适用于一般供配电工程。
产品介绍
S13 系列 3 级能效油浸式配电变压器，全密封结构、空载损耗低、性价比高、维护简便，适用于 10KV/35KV 一般供电配电及城乡工农业电网改造工程，35KV 以下配电变压器专业厂家直供。

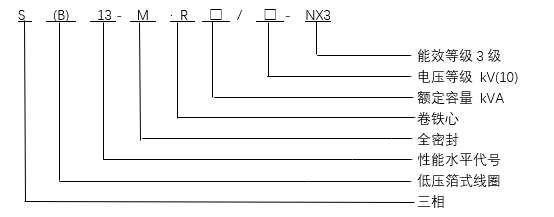

型号含义
性能特点
l 铁心使用专用卷绕设备，卷铁心材质采用优质冷轧硅钢片以及绕制加工特点，使空载损耗、空载电流、噪音显著降低。
l 高压线圈采用缩醛漆圆包线或纸包扁线绕制而成。线圈层间采用双面点胶纸，干燥后层与层之间粘在一起，使整个高压线圈形成一个整体；低压线圈电流250A以上采用铜箔绕制，大大提高了变压器的抗短路能力。
l 油箱采用全密封波纹油箱结构，使变压器油和周围空气隔离，避免变压器绝缘材料的加速老化，提高产品的使用寿命。
l 产品体积小，重量轻，高效节能效果好，运行经济，可免维护，是新一代节能环保型产品。
技术参数
|
额定容量（kVA） |
空载损耗（W） |
负载损耗（W） |
空载电流（%） |
短路阻抗(%) |
重量（Kg） |
外形尺寸（mm） |
||
|
油重 |
总重 |
长×宽×高 |
轨距 |
|||||
|
30 |
80 |
630/600 |
1.1 |
4 |
80 |
315 |
920×620×920 |
400×400 |
|
50 |
100 |
910/870 |
1.1 |
95 |
410 |
980×650×950 |
400×400 |
|
|
80 |
130 |
1310/1250 |
1 |
110 |
520 |
1000×680×980 |
400×400 |
|
|
100 |
150 |
1580/1500 |
1 |
120 |
600 |
1050×700×1010 |
550×550 |
|
|
125 |
170 |
1890/1800 |
1 |
130 |
700 |
1050×720×1020 |
550×550 |
|
|
160 |
200 |
2310/2200 |
0.9 |
140 |
800 |
1100×800×1050 |
550×550 |
|
|
200 |
240 |
2730/2600 |
0.9 |
165 |
925 |
1150×850×1050 |
550×550 |
|
|
250 |
290 |
3200/3050 |
0.8 |
175 |
1040 |
1350×900×1080 |
660×660 |
|
|
315 |
340 |
3830/3650 |
0.8 |
190 |
1200 |
1580×950×1100 |
660×660 |
|
|
400 |
410 |
4520/4300 |
0.7 |
225 |
1515 |
1600×980×1160 |
820×660 |
|
|
500 |
480 |
5410/5150 |
0.6 |
245 |
1785 |
1650×980×1220 |
820×660 |
|
|
630 |
570 |
6200 |
0.5 |
4.5 |
275 |
2080 |
1700×1100×1250 |
820×820 |
|
800 |
700 |
7500 |
0.5 |
330 |
2480 |
1650×1800×1300 |
820×820 |
|
|
1000 |
830 |
10300 |
0.45 |
370 |
2860 |
1920×1900×1400 |
820×820 |
|
|
1250 |
970 |
12000 |
0.45 |
425 |
3350 |
1950×1900×1500 |
820×820 |
|
|
1600 |
1170 |
14500 |
0.4 |
585 |
4000 |
2000×2000×1600 |
1070×820 |
|
|
2000 |
1750 |
18300 |
0.3 |
5.0 |
750 |
5350 |
2150×2100×1750 |
1070×820 |
|
2500 |
2060 |
21200 |
0.3 |
1000 |
6250 |
2480×2100×1980 |
1070×820 |
|
• 对于额定容量为500kVA及以下的变压器，表中斜线上方的负载损耗值适用于Dyn11联结组，斜线下方的负载损耗值适用于Yyn0联结组。
注：以上尺寸仅供参考，实际外形及安装尺寸，请参照安泰公司图纸。
